pp电子

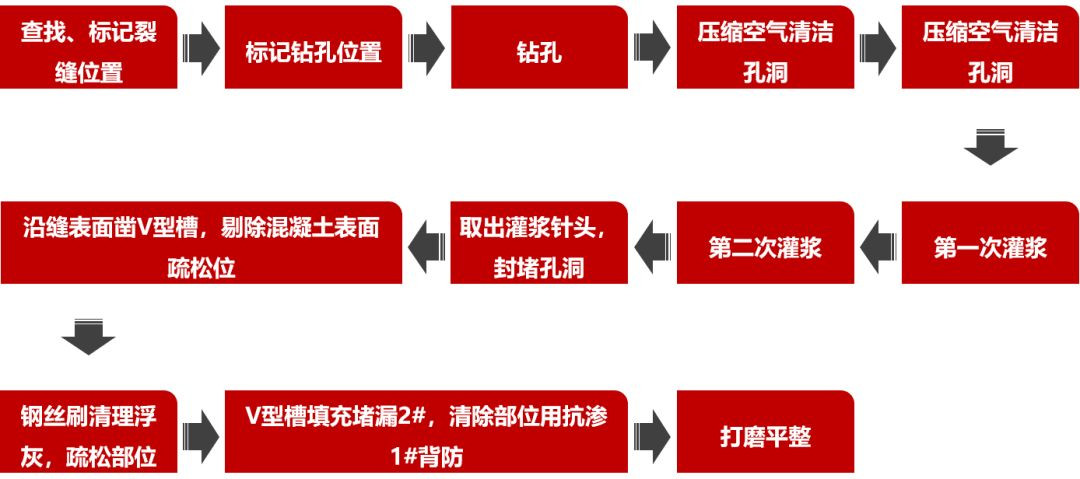

一、工艺图





二、历程详解

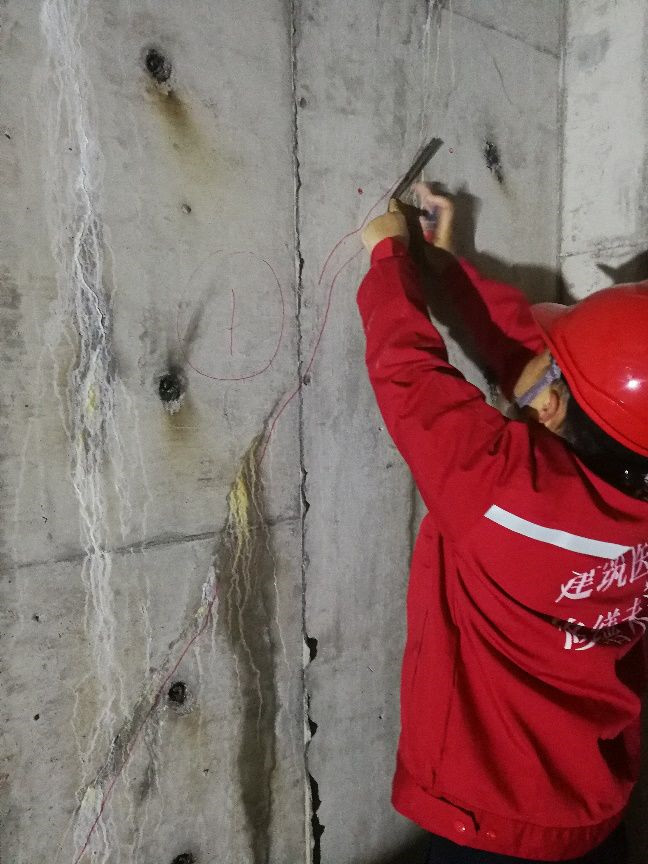

查找、标记裂痕位置



裂痕是外在的体现形式。。。。查找、标记裂痕时应该在混凝土外貌。。。。即若是有饰面层、腻子层等滋扰层时，，，应该先期扫除。。。。

标记钻孔位置

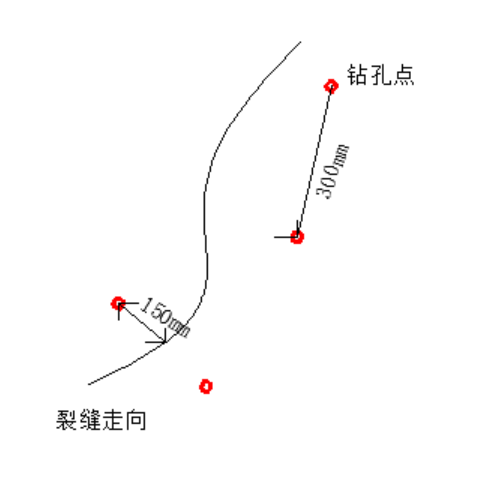

混凝土裂痕钻孔位置示意图

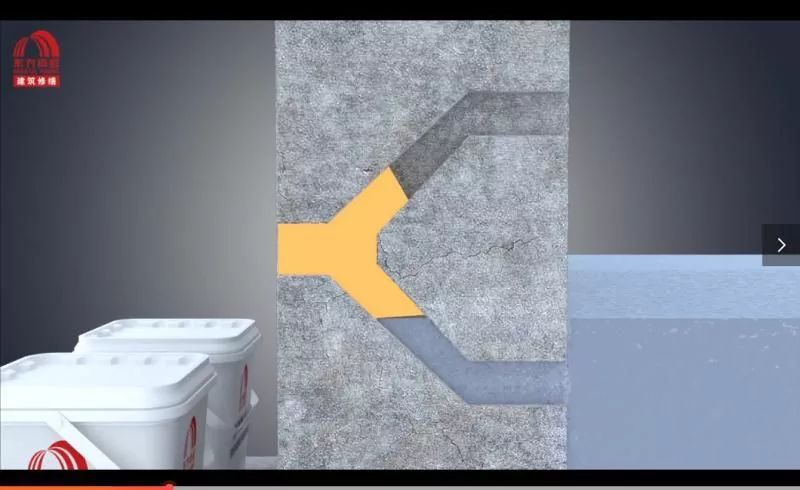

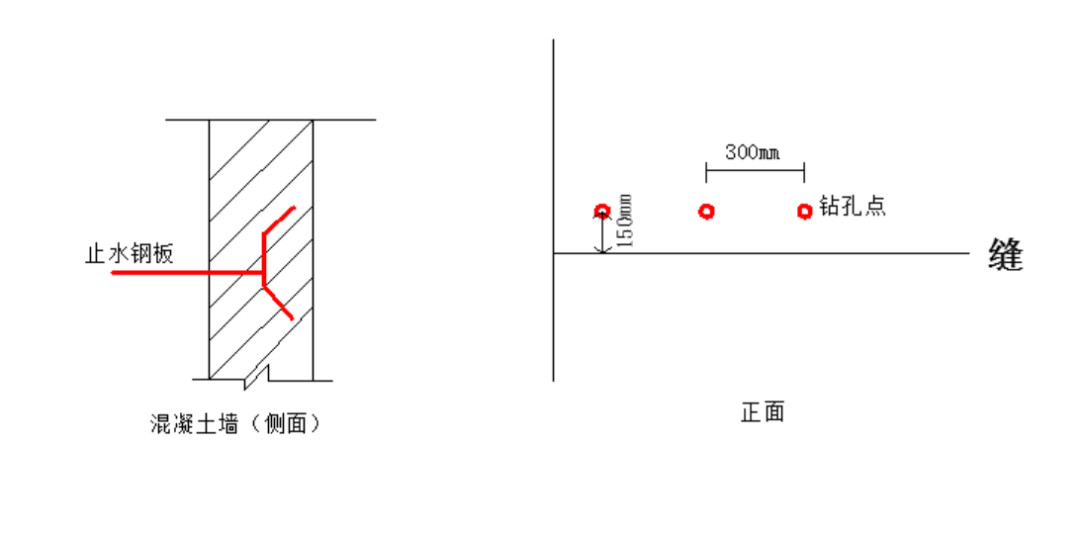

止水钢板引发的裂痕钻孔示意图

钻孔的位置宜漫衍在裂痕两侧。。。。浚？拙嗔押15cm，，，孔之间距离30cm，，，呈梅花状交织排布。。。。针对差别的裂痕接纳差别的位置钻孔。。。；；；；；炷亮押，，，两侧钻孔；；；；；有止水钢板的施工缝，，，单侧钻孔。。。。

钻孔

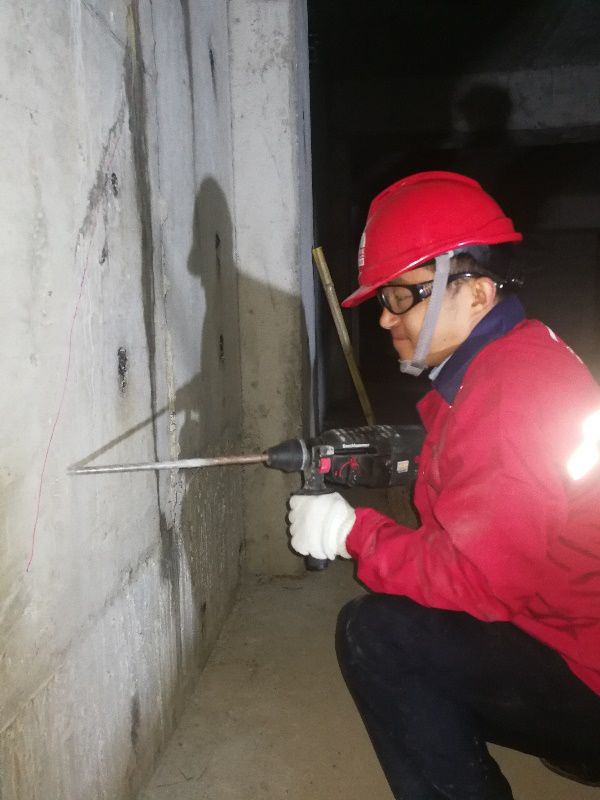

钻孔作业

在标记的位置钻孔。。。。钻孔的偏向，，，朝向裂痕，，，笔直混凝土外貌45°倾斜交织钻孔。。。。钻孔用钻头直径宜为14mm（凭证灌浆针头直径调解）。。。。钻孔深度混凝土厚度 1/2 至 2/3 处。。。。

压缩空气清洁孔洞

改装后的打气筒

清洁作业

钻孔历程中，，，难免在孔洞中留有浮灰。。。。浮灰会影响灌浆质料与下层混凝土的粘结强度，，，以是必需扫除。。。。使用压缩空气清洁孔洞。。。。最简朴的步伐是用打气筒（去除夹口）直接打气整理。。。。

装置灌浆针头

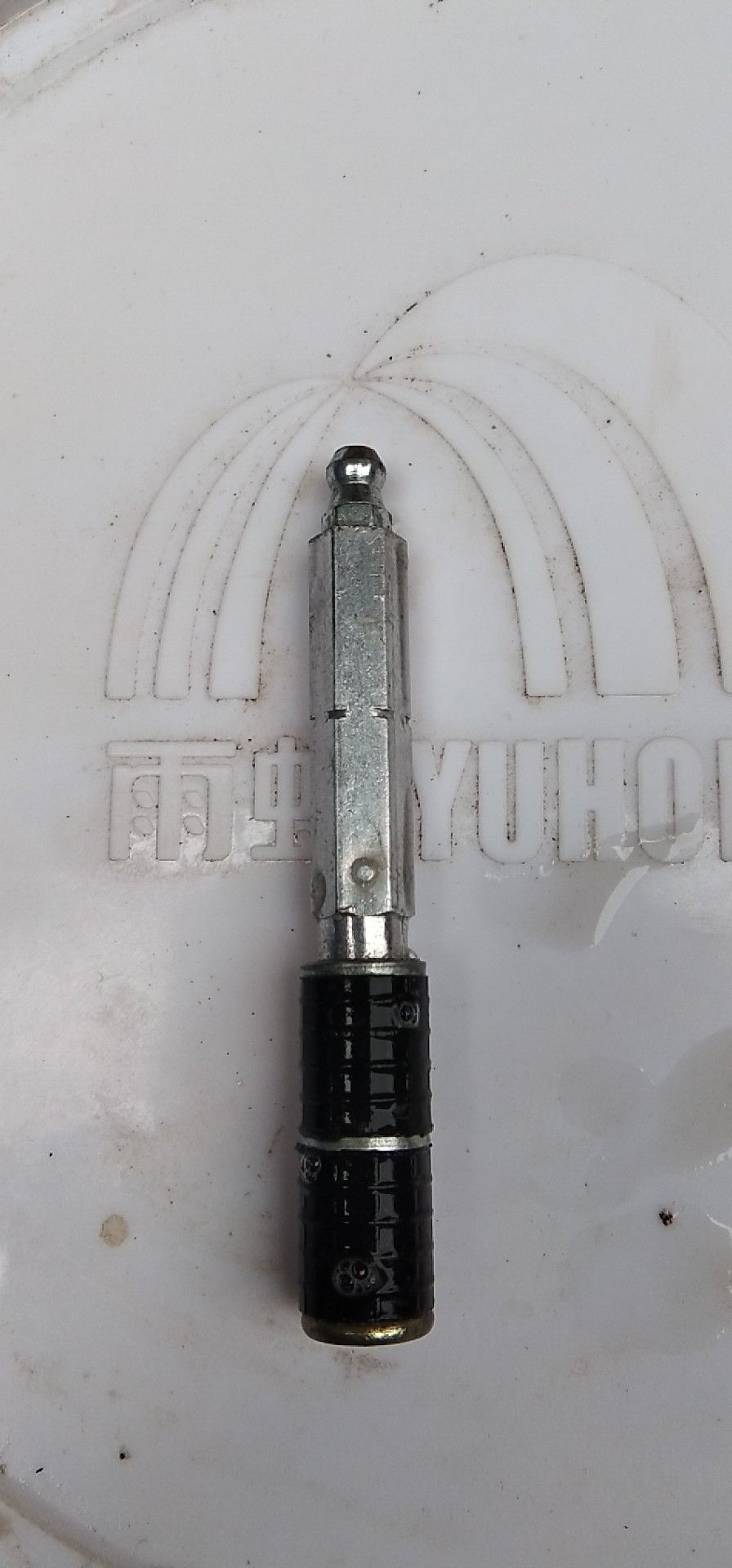

灌浆针头

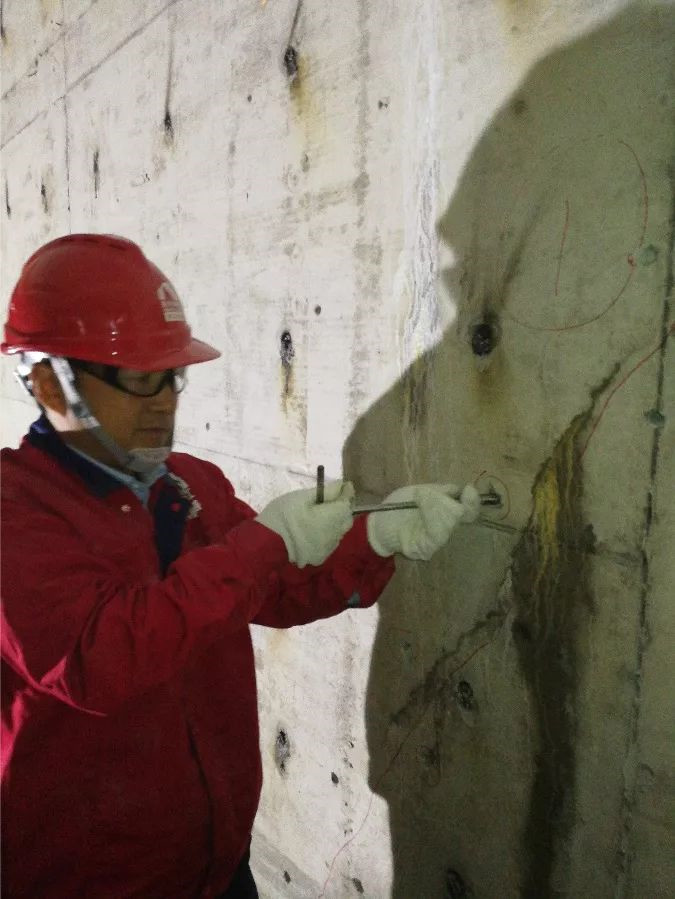

装置针头作业

装置灌浆针头。。。。用手塞入孔洞，，，然后用套筒扳手拧紧。。。。

第一次灌浆

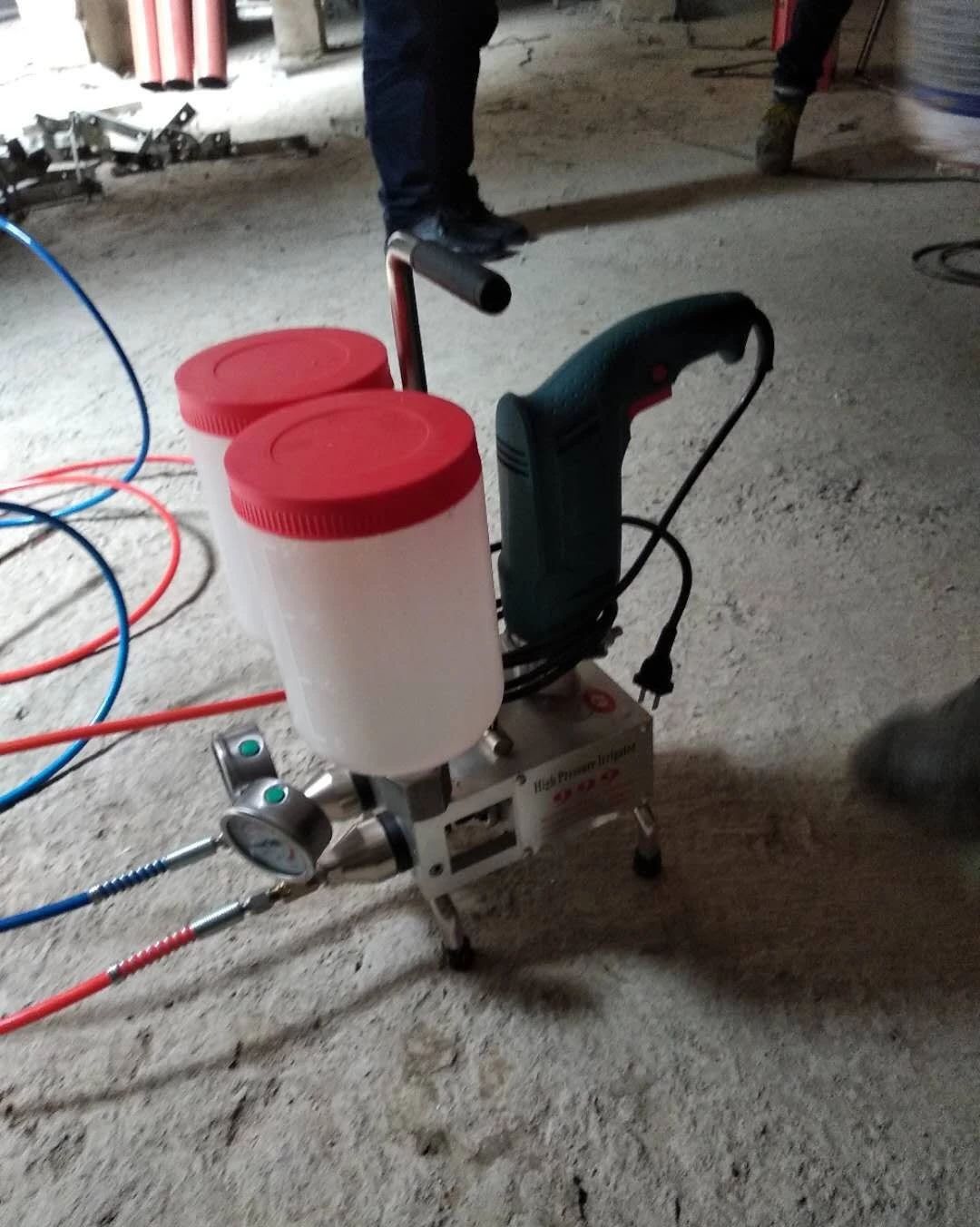

灌浆机

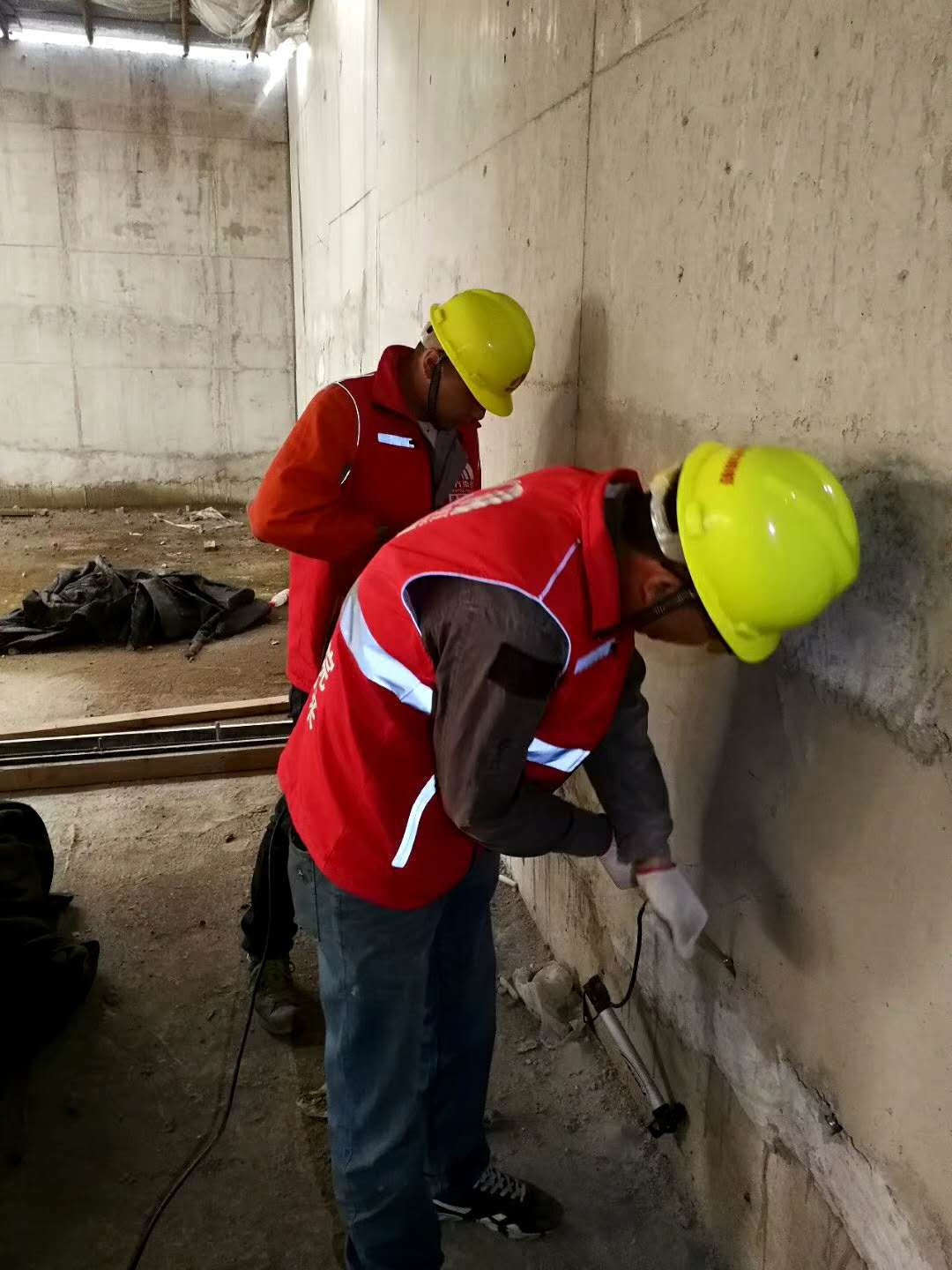

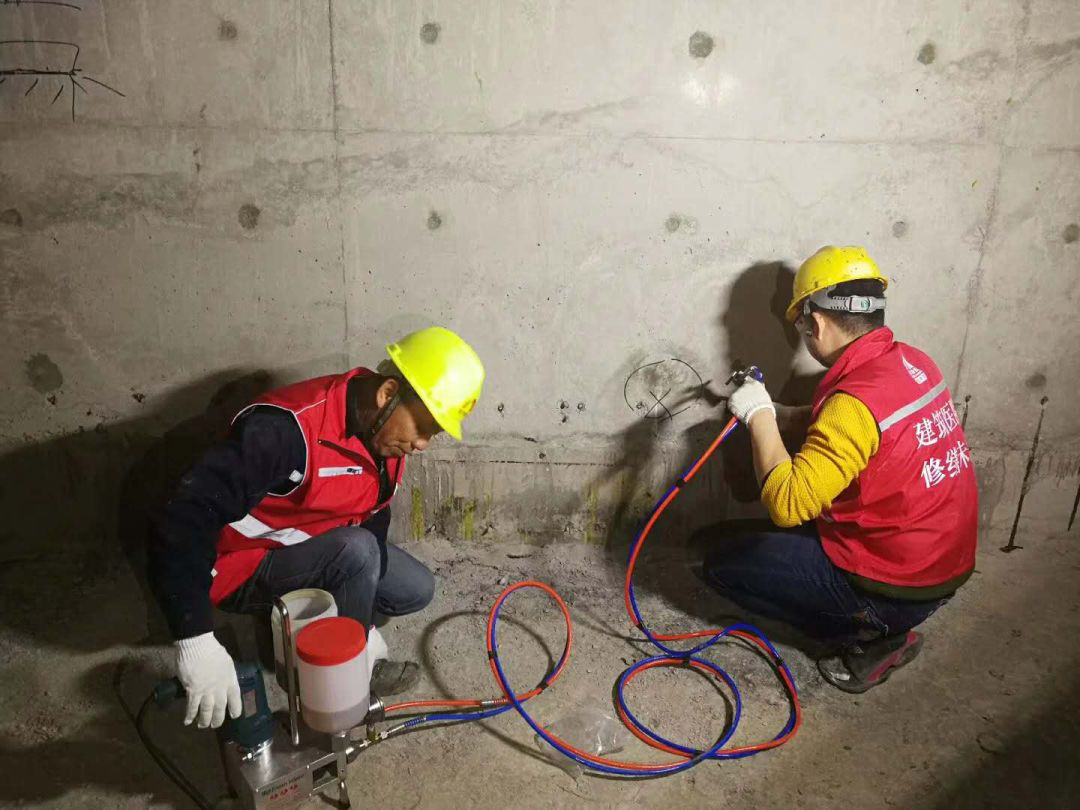

灌浆作业

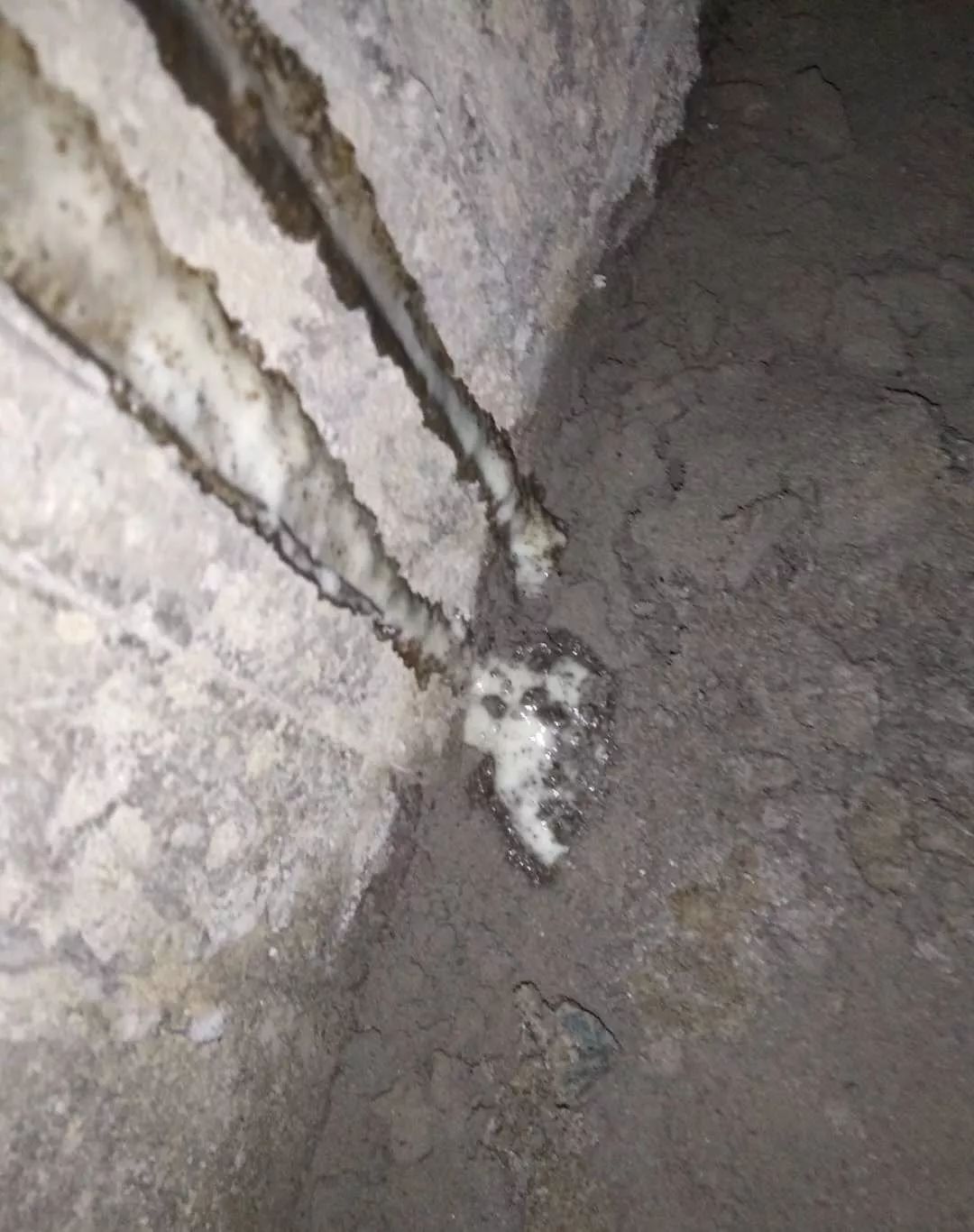

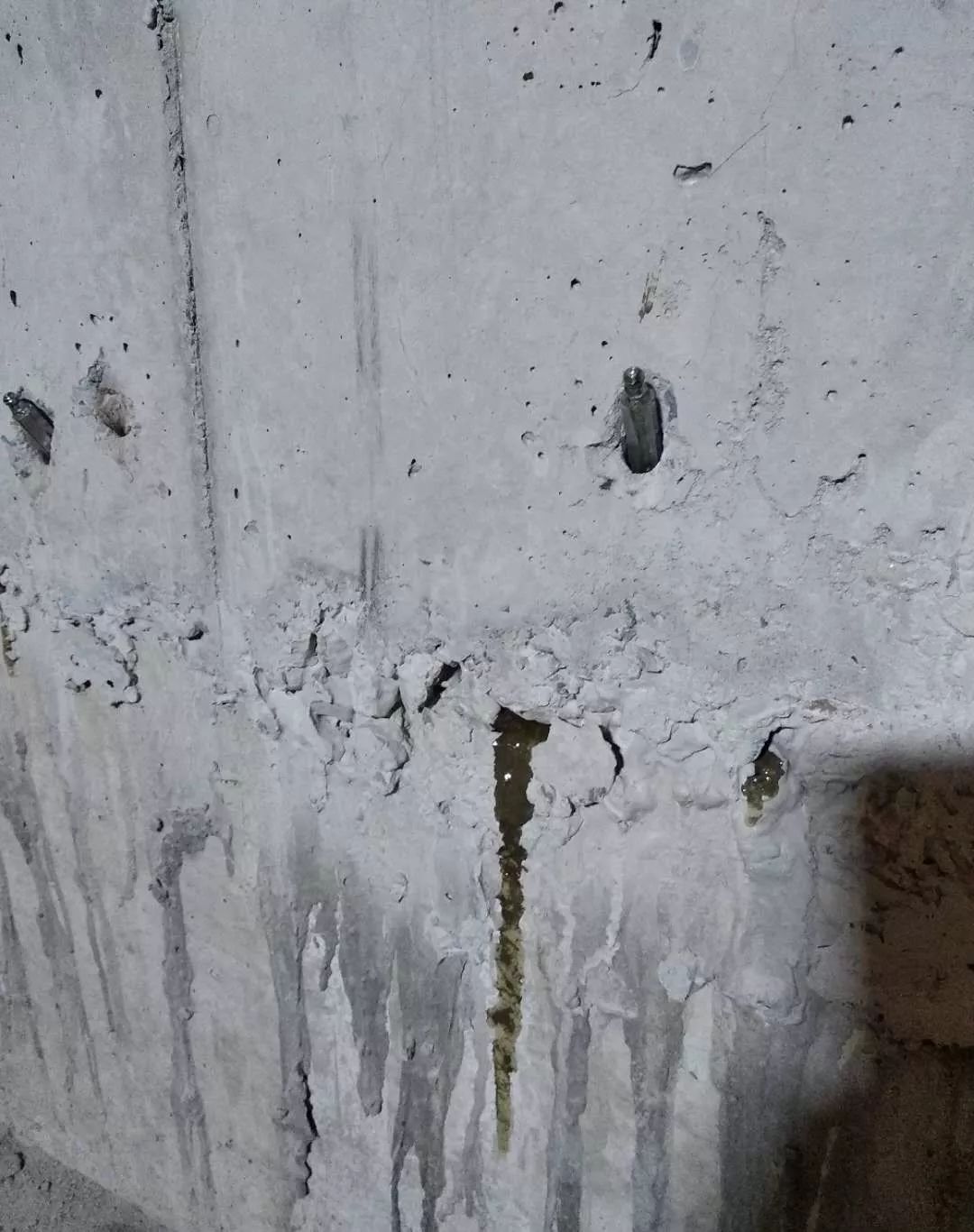

第一次灌浆效果

灌浆接纳的是CG-P105。。。。这款质料，，，遇水发泡，，，不遇水自固化密实。。。。

由于灌浆料粘度较大，，，灌浆机械宜接纳斗式灌浆机，，，而非吸管式。。。。否则容易由于粘度大，，，吸不动。。。。双液或单液灌浆机的选择，，，随机而定。。。。由于固化时间的问题，，，推荐使用双液灌浆机。。。。加料利便，，，阻止由于突发情形，，，造成搅拌好的灌浆料报废。。。。

双液灌浆机灌浆作业时，，，需要关注白料黑料的配比。。。。由于自重和粘度差别，，，黑料的下料速率相对较慢，，，在液面高度控制上应当适当区别。。。。

灌浆作业，，，速率宜慢。。。。每次开动灌浆机开关，，，3秒左右就应该停下。。。。然后多次重复，，，直到有浆料从裂痕中溢出。。。。需要说明的是，，，灌浆的目的是让灌浆料流动渗透到裂痕处填塞，，，而非从灌浆孔溢出。。。。以是灌浆速率要慢，，，要有中止（给浆料有渗透的时间），，，每次压力不宜加的过大。。。。灌浆压力宜控制在 0.15-0.2Mpa。。。。

第二次灌浆

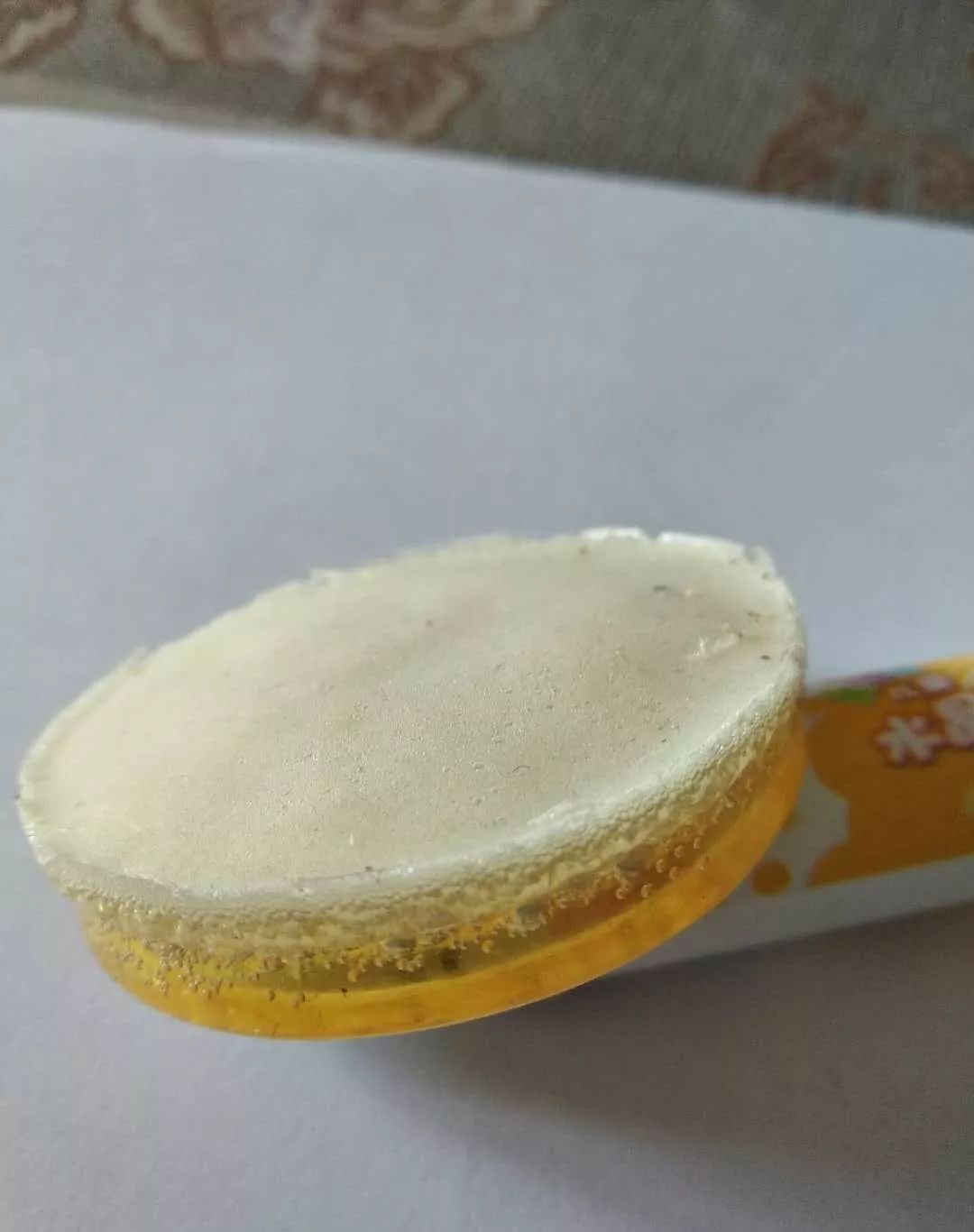

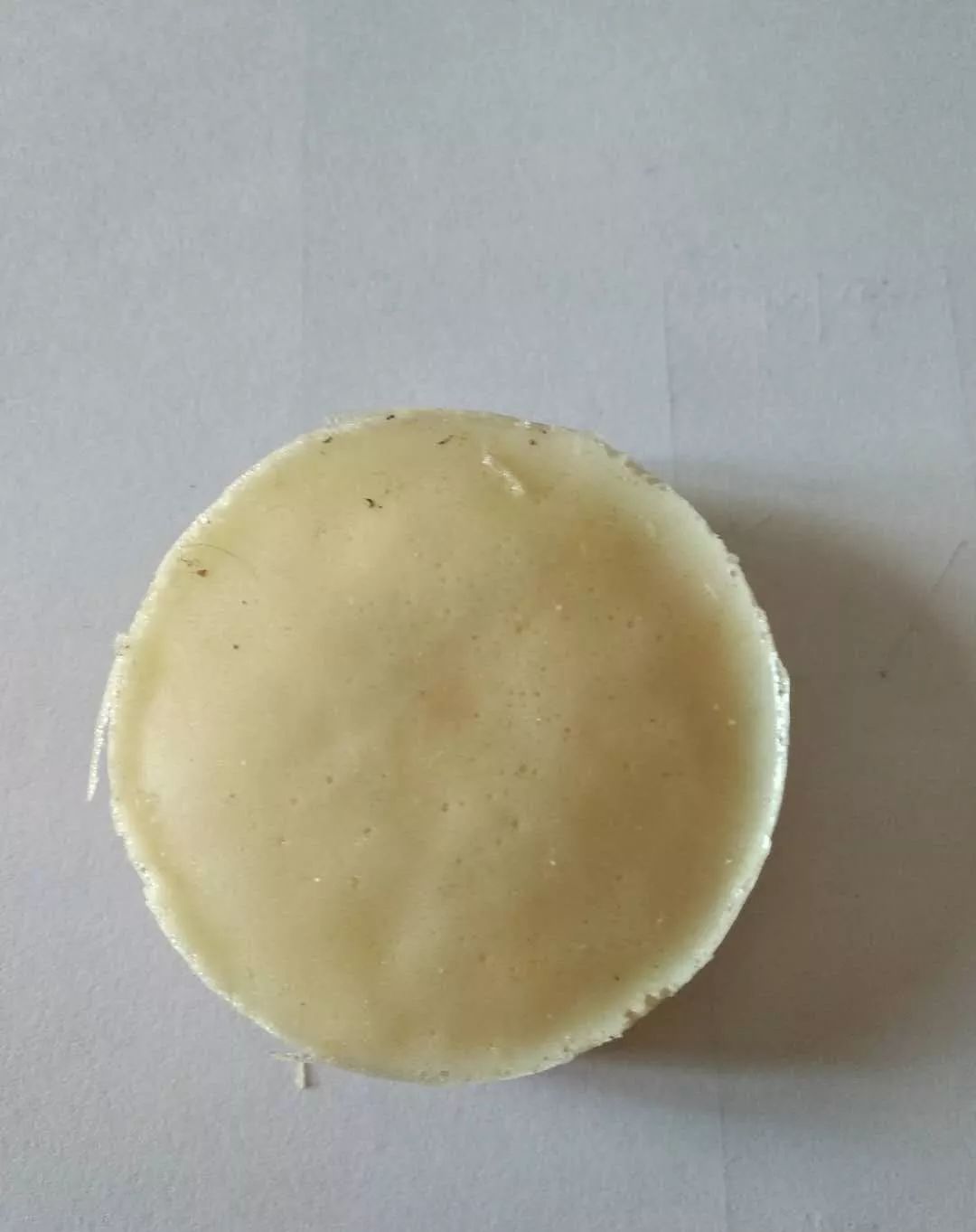

CG-P105固化后正面
（与空气接触）

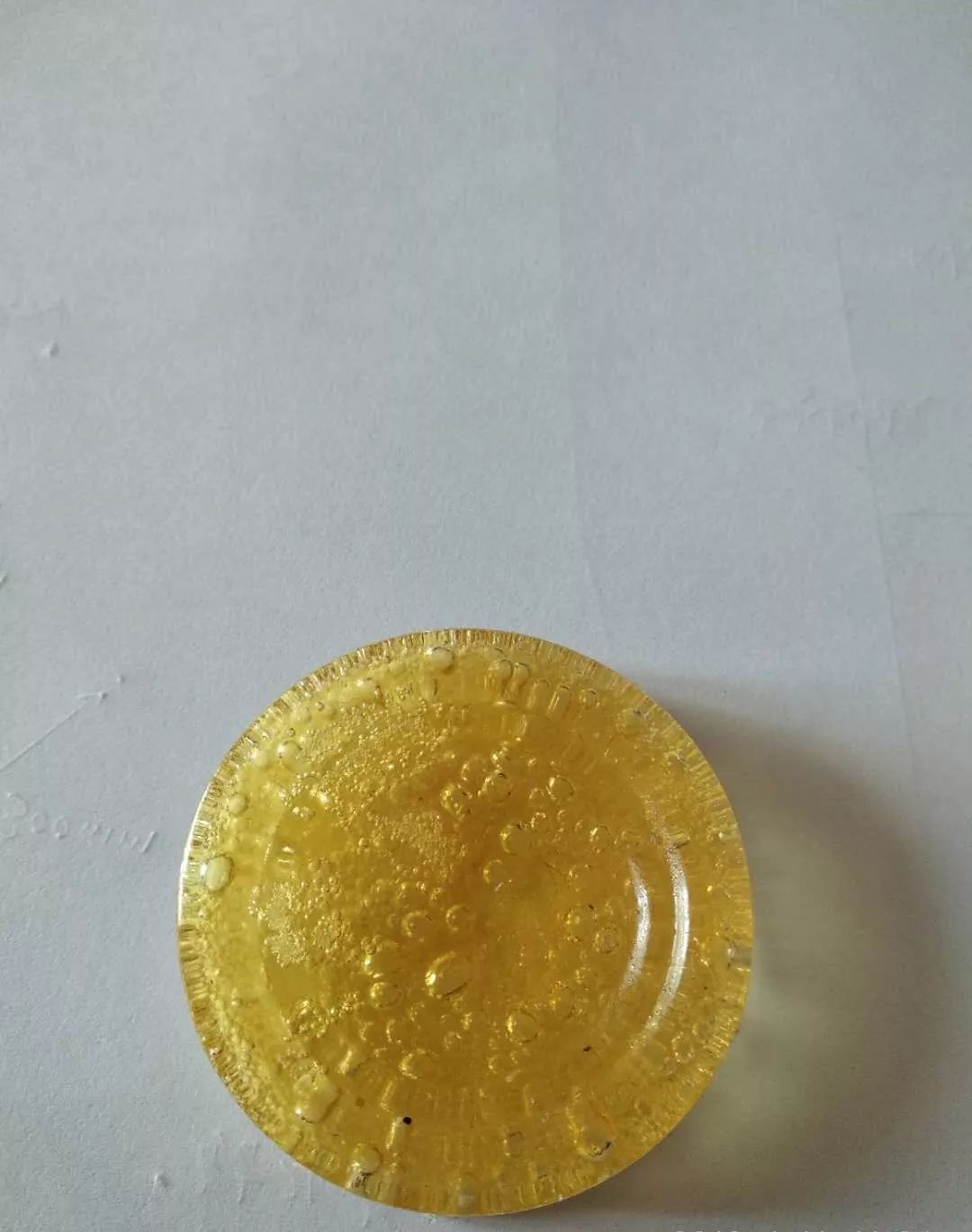

CG-P105固化后反面
（不与空气接触）

CG-P105固化后

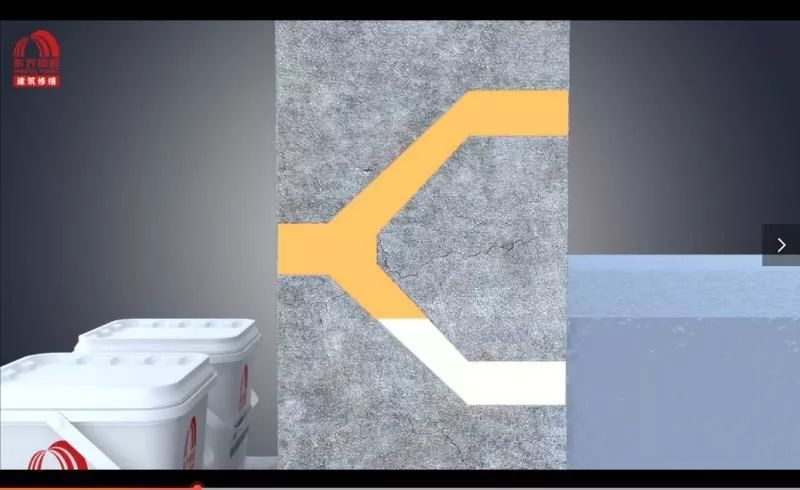

CG-P105灌注

CG-P105 遇水发泡

不遇水自固化密实

第二次灌注，，，填充第一次发泡部分，，，自固化密实

CG-P105遇水发泡，，，不遇水自固化密实。。。。遇水发泡后，，，泡棉较软，，，内部空腔结构多，，，空腔壁薄。。。。第二次灌浆将空腔结构所有填充，，，实现灌浆类在裂痕内不接触水的全笼罩，，，所有自固化密实。。。。

第二次灌浆的时间宜在第一次灌浆后15-20分钟后举行。。。。若是第一次灌浆，，，裂痕内部没有水，，，没有在外貌发泡，，，则不需要举行第二次灌浆。。。。

现场取样，，，在塑料杯中固化。。。。由于外貌和空气接触，，，空气中湿度较大，，，在表层形成了发泡；；；；；在不接触空气的反面，，，形成了自密实固化。。。。

取出灌浆针头，，，封堵洞口

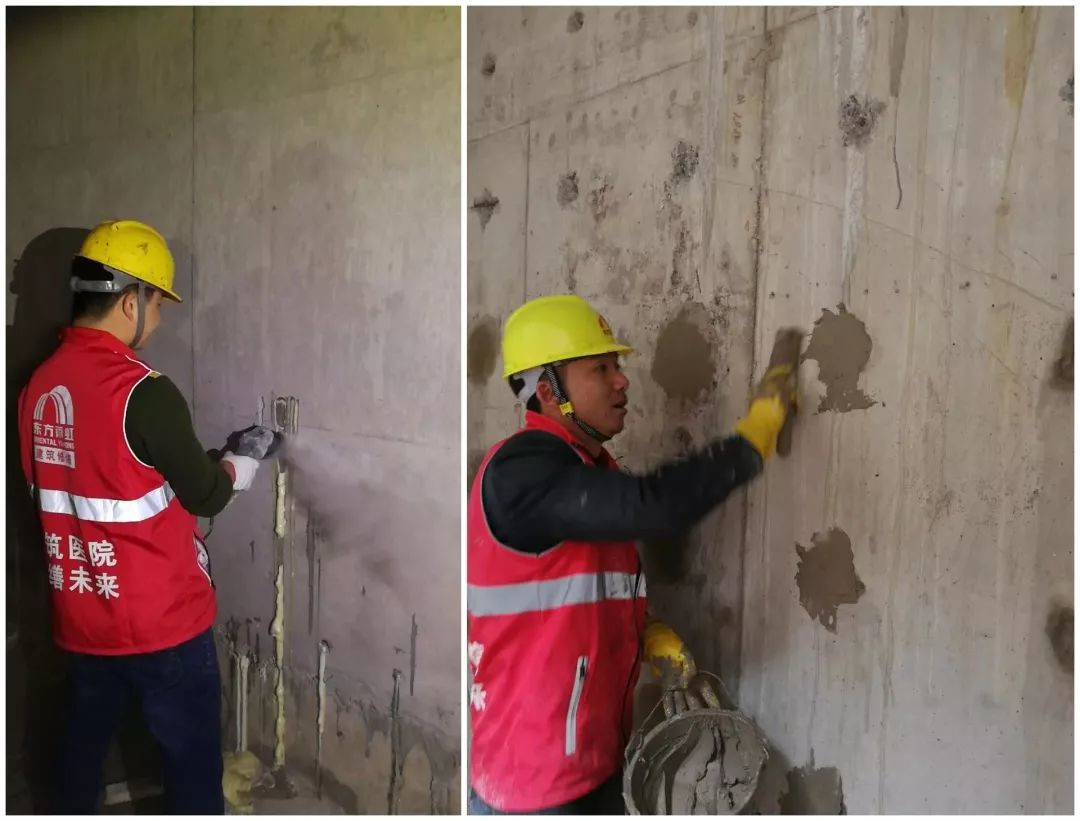

取灌浆针头、封堵洞口作业

灌浆针头需要取出，，，用堵漏2#举行孔洞封堵。。。。灌浆针头为铝制品。。。。若是残留在墙体内部，，，由于其和混凝土的热胀冷缩系数差别，，，未来容易在针头针头周边由于温度应力形成裂痕。。。。

沿缝外貌凿V型槽，，，剔除混凝土外貌松散部位

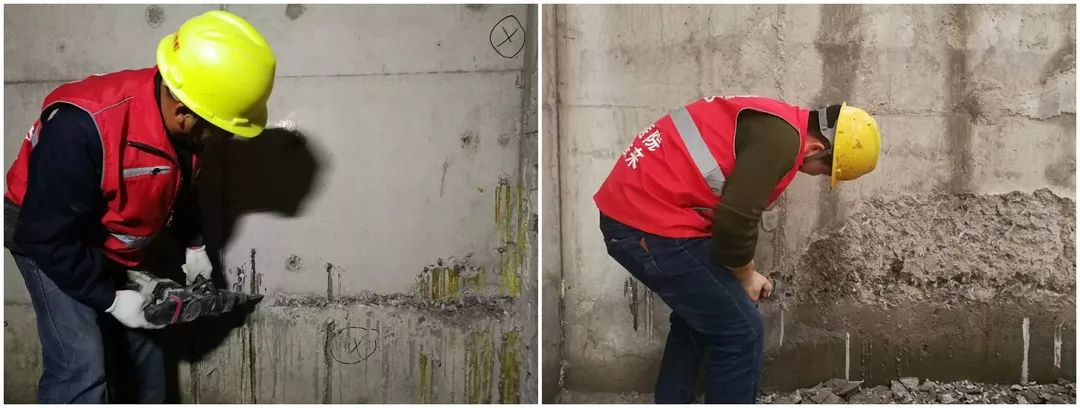

凿槽、剔除作业

裂痕经由之前的多次维修容易在外貌形成松散结构，，，或者由于混凝土密实度较差，，，表层松散。。。。需要沿缝外貌凿V型槽，，，深度3-4cm。。。。剔除混凝土外貌松散结构。。。。

钢丝刷整理浮灰，，，松散部位

钢丝刷

刷、剔出作业

由于凿槽、剔除作业，，，混凝土表层可能有松动，，，需要用钢丝刷整理。。。。

V型槽填充堵漏2#，，，扫除部位用抗渗1#背防

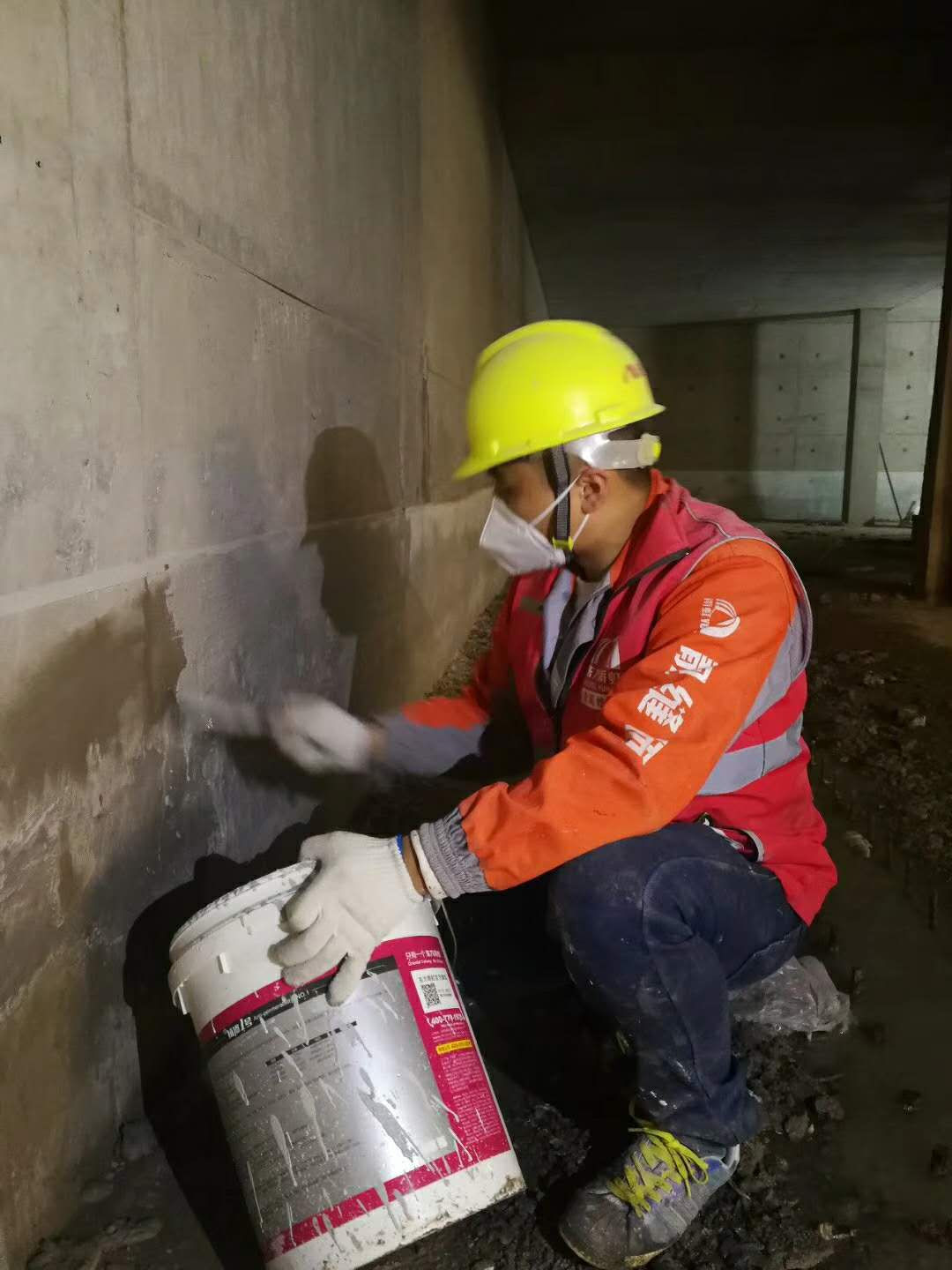

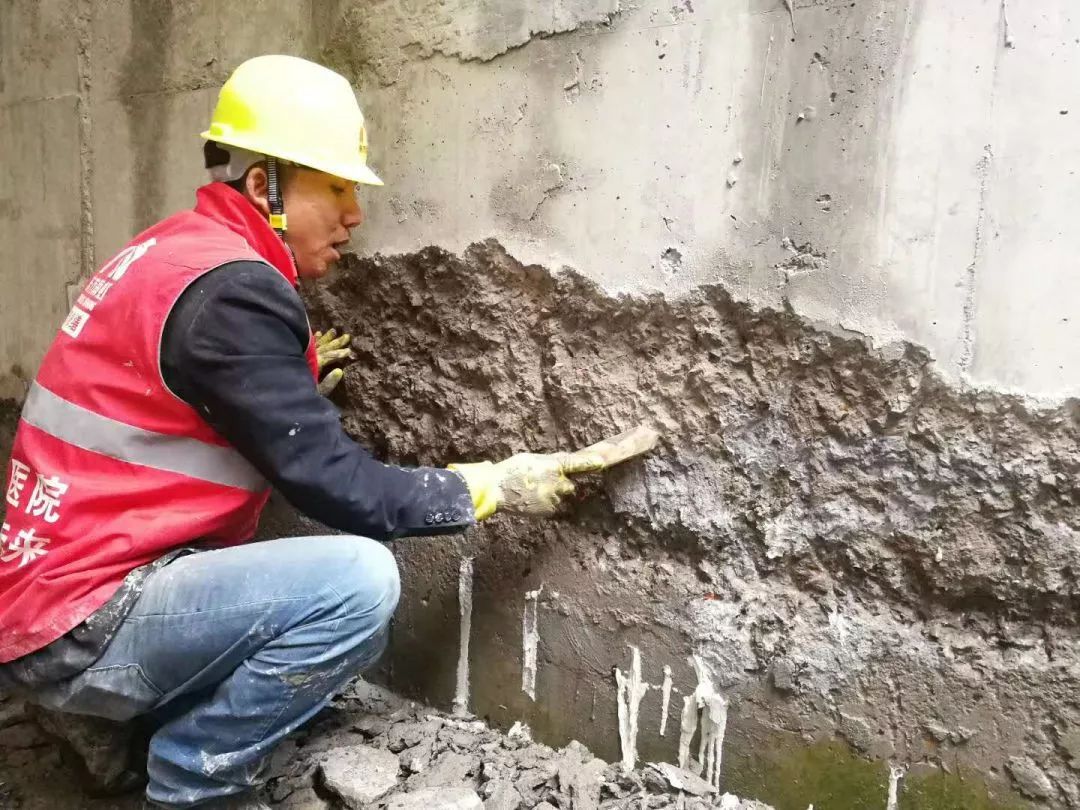

背防作业

接纳凝聚时间较长的堵漏2#举行封堵作业。。。。阻止由于凝聚速度过快，，，造成裂痕的爆发。。。。扫除部位用抗渗1#做整体背防，，，恢复混凝土的设计强度。。。。

打磨平整

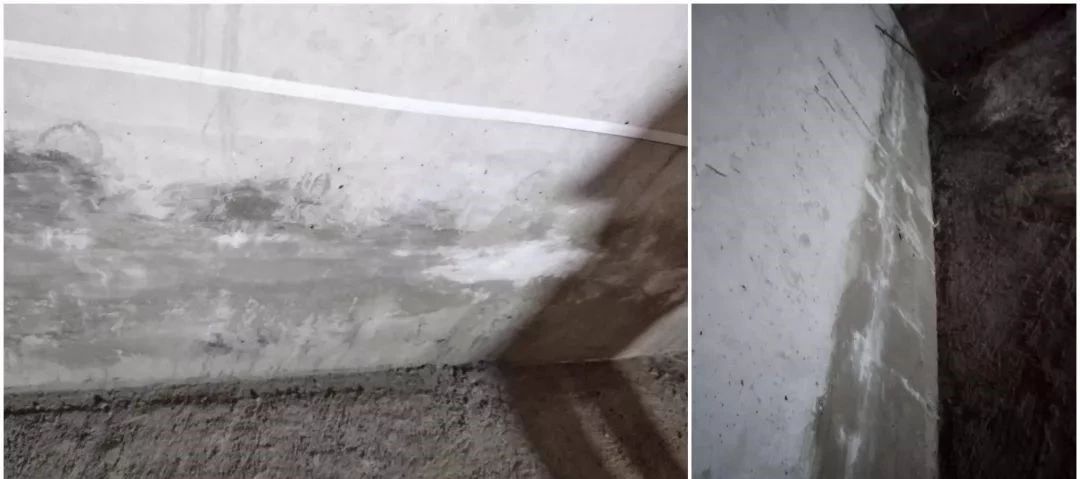

施工完成后的作业面

背防作业之后，，，待抗渗1#完全起强度后，，，需要打磨作业，，，恢复外貌的平整度，，，为后续的饰面处理做好准备。。。。
