pp电子

防水透汽膜手艺源于美国，，，，20世纪70年月中期，，，，美国杜邦公司首先将其特卫强®防水透汽膜产品引入到修建领域，，，，其作为防潮层的升级换代产品，，，，在增强修建物气密性、水密性的同时，，，，又令水汽可以扫除，，，，有用解决修建潮汽问题。。。近几年，，，，海内的建材市场上也泛起了许多外资品牌或国产品牌的防水透汽膜产品。。。

海内外防水透汽膜产品多种多样，，，，但究其生产工艺，，，，主要分为三种，，，，即纺粘高密度聚乙烯膜一体结构（单功效层）、打孔/微孔膜复合结构（多功效层）、涂层结构防水透汽膜：

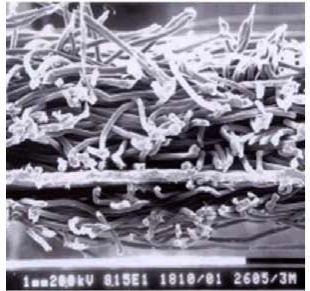

纺粘聚乙烯一体结构（特卫强®）

中心打孔/微孔膜的复合结构

涂层复合织物结构

（1）简单功效层：特卫强®防水透汽膜接纳的是闪蒸纺粘聚乙烯简单结构，，，，此产品接纳奇异的闪蒸法工艺将HDPE纺粘而成，，，，经闪蒸法处理的3-5微米的纤维三维立体的交织在一起，，，，组成了无数超细小的曲折孔道，，，，有用的阻止了液态水（水分子团）及流动的空气的通过，，，，而单个游离的水分子则可顺遂通过。。。同时，，，，这种错综立体的纤维结构为生产时一道成型，，，，简单功效层厚度达0.17mm厚，，，，简单功效层同时实现防水、防风、透汽等功效，，，，也使得特卫强®具有相当的强度与可靠的耐久性，，，，不会泛起分层征象。。。

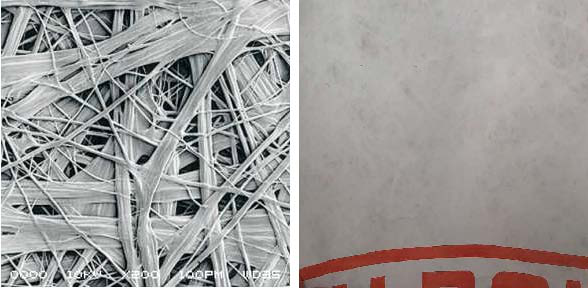

图一 特卫强®微观结构 图二：特卫强®产品外观照

特卫强®简单功效层的防水透汽膜功效层最厚，，，，防水透汽性能兼优，，，，尤其在耐久性上，，，，具有显着的优势。。。一体结构的特卫强®防水透汽膜标准型为例，，，，其防水性能抵达1.2-1.5m水柱不透水，，，，水蒸气透过量1000g/m2.24h，，，，拉伸强度在300n/50mm。。。

（2）多功效层：海内外大多企业均接纳此手艺，，，，以透汽膜层为焦点功效层，，，，凭证需要选择复合一层或两层无纺布支持层、编织袋增强层，，，，接纳热熔胶粘结或热压复合而成。。。膜材整体厚度偏厚，，，，但功效层薄，，，，约为30微米。。。

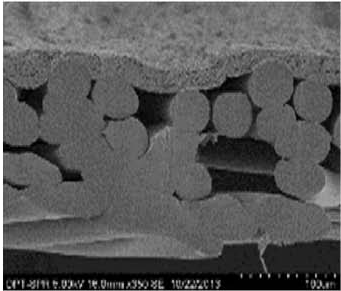

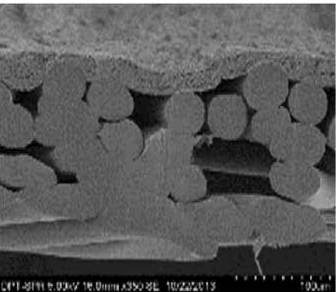

三层复合结构微观结构

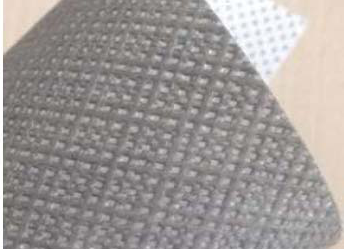

产品外观照

其中凭证透汽膜层可接纳多种工艺，，，，a）人工打孔聚烯烃膜层：接纳人工的方式在塑料薄膜上打孔，，，，通过控制孔径的巨细和密度来抵达防风、防水或透汽的目的，，，，此种手艺的误差是难以同时知足防水和透汽的要求，，，，总体效能较差；；；；；；b）多微孔膜层：接纳的是填充碳酸钙的聚烯烃膜，，，，通过多向拉伸使填料粒子与高分子膜疏散形成微孔从而透汽，，，，膜材很。。。；；；；；c）亲水膜透汽层：以亲水性热塑性聚氨酯膜作为透汽膜，，，，无微孔,通太过子扩散机理实现透水蒸气，，，，产品的透气性相对较差。。。

复合结构的防水透汽膜产品由于质料组成差别产品性能差别较大，，，，多功效层复合结构的产品因复合了多层结构，，，，物理力学性能较优，，，，透汽性较优，，，，两层无纺布对其透汽膜也能起到一定的保；；；；；ぷ饔。。。一般防水性能在1m-2m水柱不透水，，，，水蒸气透过量600-1000g/m2.24h，，，，拉伸强度和产品厚度成正比，，，，通例产品在150~450N/50mm之间。。。

（3）涂层复合织物结构，，，，也是海内外透汽膜产品较为常用的一种工艺，，，，在挤出纺粘的聚丙烯或聚乙烯无纺布的外貌复合一层防水且能让水蒸气透过的涂层而成，，，，这类产品整体厚度较薄，，，，容易由于涂层老化、降解、爆发脆化从而影响透汽膜的寿命，，，，透气性也相对较差。。。

涂层复合织物结构产品因外貌为连续致密的涂层，，，，防水性能较好，，，，但透汽性能较差；；；；；；涂层结构的产品一般防水性能在2m水柱不透水，，，，水蒸气透过量80-100g/m2.24h，，，，拉伸强度在150N/50mm左右。。。

因产品功效层差别，，，，差别结构形式的防水透汽膜各有其特点，，，，但作为修建质料，，，，其耐久性是权衡产品性能的主要指标。。。

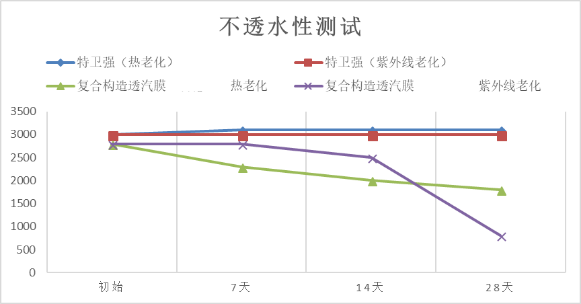

如上图所示：选择差别结构形式产品在实验室举行人工热老化和紫外线老化测试后，，，，数据显示初试防水性能相当的产品，，，，在28天热老化后复合结构的产品比一体结构的产品防水性泛起更为显着的下降趋势。。。

综上所述，，，，特卫强®防水透汽膜因其唯一无二的结构特点，，，，兼具很高的防风、防水及透汽性能，，，，同时拥有优异的强度和耐久性，，，，是修建防护的不二之选。。。
