pp电子

热胀冷缩是一切物质的固有属性，，，，，混凝土也不破例。。。。。
。本篇将为各人浅析混凝土爆发裂痕的六种缩短，，，，，和裂痕的种类以及危害。。。。。
。

混凝土缩短可分为以下六种：

干燥缩短

在不饱和空气中，，，，，混凝土内部水份迁徙散失后爆发缩短，，，，，缩短历程如图所示。。。。。
。

混凝土干燥缩短历程

自缩短

水化反映后，，，，，胶凝质料天生物的平均密度增大，，，，，造成混凝土宏观体积的镌汰。。。。。

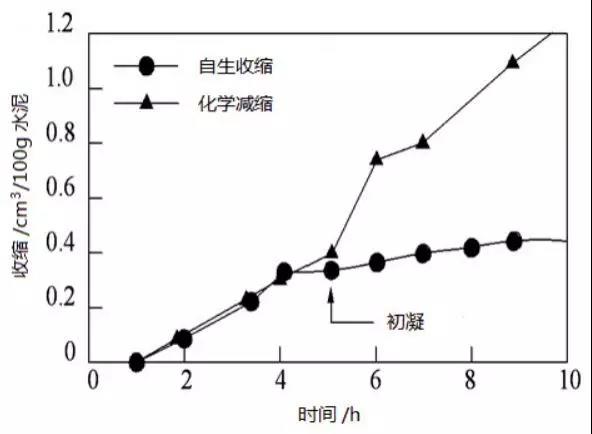

。其历程可以分为三个阶段：第一阶段，，，，，自缩短即是化学缩短，，，，，与水化水平成正比；；第二阶段，，，，，骨架起源形成，，，，，自缩短受限，，，，，小于化学缩短；；第三阶段，，，，，混凝土硬化，，，，，自缩短与化学缩短相比越来越小。。。。。
。自缩短裂痕与外界湿度转变无关，，，，，水灰比越低自缩短越大。。。。。
。

自缩短的生长历程

塑性缩短

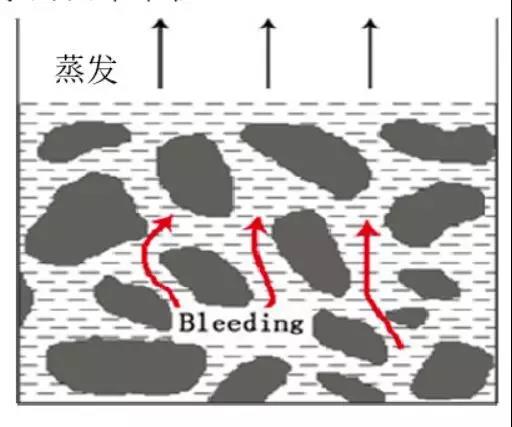

水泥混凝土在其浇筑后的几个小时内，，，，，当其外貌水份蒸发速率大于内部。。。。。
。

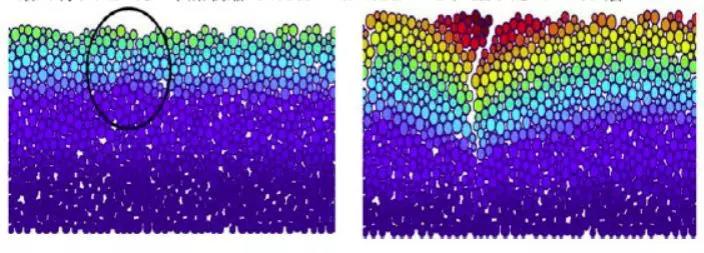

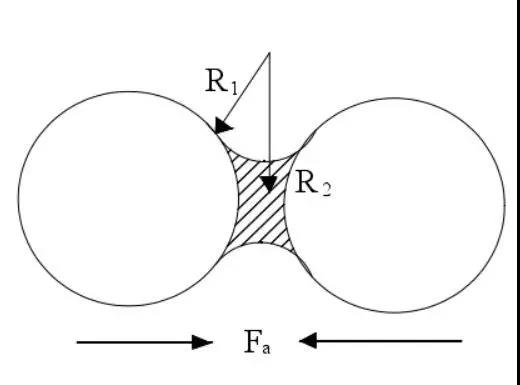

水份向外貌的迁徙速率时，，，，，在靠近外貌的粒子之间将会形成重大的毛细管系统，，，，，如图 3和图4所示，，，，，并在毛细管壁爆发毛细压力 Pc，，，，，使毛细孔壁之间或由液体膜脱离的两颗粒之间爆发缩短引力 Fa，，，，，使得两粒子被压缩靠近，，，，，此时混凝土尚未形成强度，，，，，当缩短驱动力大于颗粒间的抗拉强度时，，，，，则泛起塑性缩短裂痕，，，，，主要爆发于早期。。。。。
。

Pc=σ(1/R1 +1/R2)

σ:液体的外貌张力（N/m）；；

R1、R2：毛细管水的曲率半径（m）。。。。。
。

毛细管压力引起的两粒子间的应力

混凝土塑性缩短的历程

化学缩短

混凝土的化学缩短就是水泥硬化历程的体积缩短。。。。。
。水泥的矿物因素是硅酸三钙：3CaO.SiO2、硅酸二钙：2CaO.SiO2、铝酸三钙：3CaO.Al2O3 。。。。。
。他们与水相遇时都捉住水分子螯合为自己的结晶水，，，，，晶体一直生长，，，，，形成强度，，，，，放出热量的同时体积缩短，，，，，这个历程属于化学转变，，，，，爆发的缩短称为化学缩短。。。。。
。

硅酸三钙水化反映方程式：

3CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(3-x)Ca(OH)2

硅酸二钙水化反映方程式：

2CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(2-x)Ca(OH)2 

温度缩短

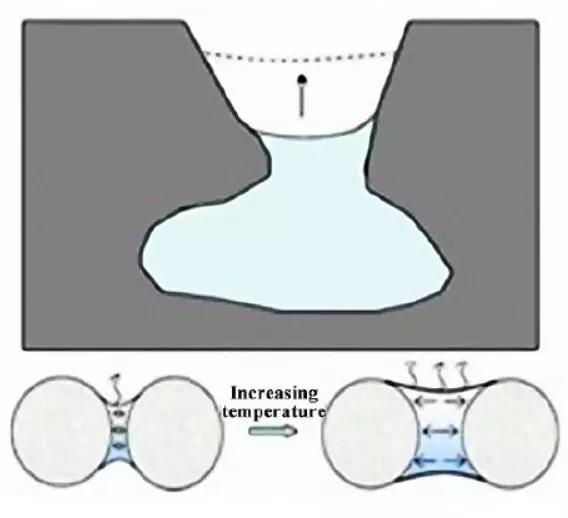

混凝土温度升高时，，，，，因质料自身固有属性会爆发膨胀（线膨胀系数约为 1×10-5/℃），，，，，同时混凝土的毛细管应力松懈也会引起混凝土的附加膨胀，，，，，而当混凝土液相迁徙时导致混凝土缩短。。。。。
；；炷两峁乖胶瘢，，，，其中心温度下降就越慢，，，，，引起很大的缩短，，，，，当约束引起的温度缩短应力凌驾混凝土的极限抗拉强度时，，，，，导致温缩开裂。。。。。
。

混凝土温度升高的历程

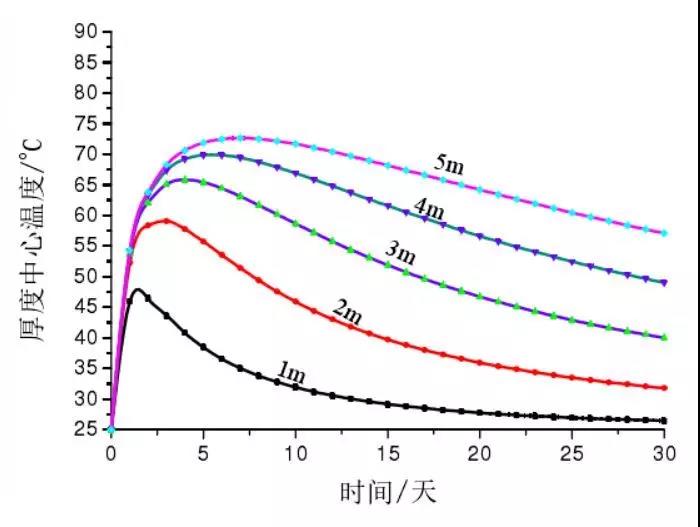

中心温升随结构物断面尺寸转变情形

沉降缩短

沉降缩短裂痕约在混凝土浇筑后半小时爆发,并在硬化时阻止。。。。。
。其形成原因是浆体在浇捣后爆发不匀称沉落,粗骨料下沉,水泥净浆上浮,当沉降受抑制(如钢筋或预埋件的阻挡)时，，，，，使混凝土因剪切而开裂。。。。。
。别的在外貌形成的浮浆层也会因泌水而开裂。。。。。
。这种裂痕多泛起在混凝土外貌,且沿主筋或箍筋通长偏向漫衍,中心宽两头窄,是一种常见的早期裂痕,尤其在泵送施工中更常见。。。。。
。

混凝土裂痕的种类和危害：

混凝土裂痕的种类

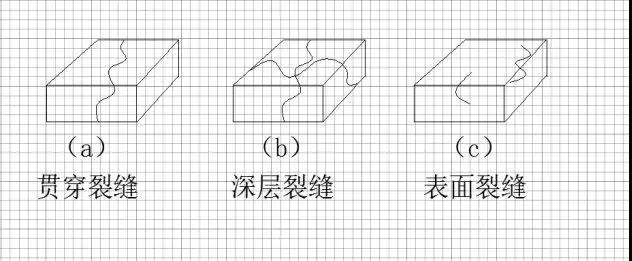

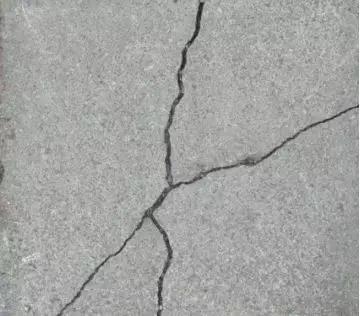

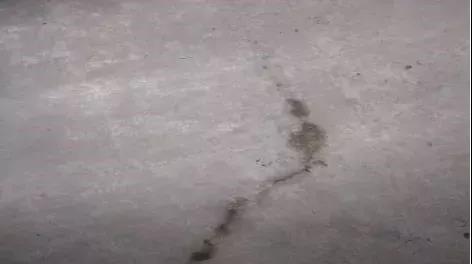

凭证裂痕所处的位置分，，，，，裂痕可以分为：贯串裂痕，，，，，深层裂痕和外貌裂痕三种。。。。。
。

凭证爆发原因，，，，，可以分为：塑性缩短裂痕，，，，，沉降缩短裂痕和温度裂痕。。。。。
。

裂痕的危害

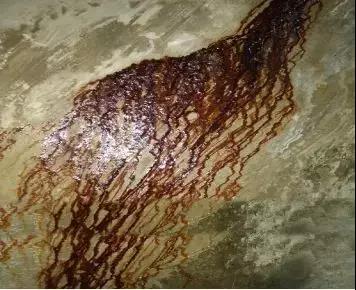

1.对钢筋的；；と笔В夯炷帘⒘押郏，，，，内里的钢筋裸露，，，，，容易爆发锈蚀，，，，，进而影响整个修建工程的施工质量；；

2.使修建物整体强度降低：裂痕的保存，，，，，切断了混凝土结构的整体连续性，，，，，损坏了混凝土结构的整体强度；；

3.容易造成渗漏水：混凝土，，，，，尤其是地下空间部分，，，，，混凝土裂痕极易引起渗水。。。。。
。渗水的四要素是水、压力、路径及恒久作用。。。。。
。裂痕提供的就是路径。。。。。
。
