pp电子

经由精益生产严酷品控的防水卷材历经远程跋涉终于抵达客户手里，，客户在使用历程中会因运输贮存、施工应用不当导致产品施工后未能抵达预期的效果。。。。。。今天对客户应用中常见问题的爆发原因、解决方案及注重事项举行剖析，，为后期客户的使用规避风险。。。。。。

1.质料进场抽检厚度不敷

原因剖析

监理或测试职员未选用准确的测厚仪器。。。。。。

过失的丈量厚度工具（只适用于刚性材质厚度丈量）

解决方案

依据GB/T 328.4-2007 修建防水卷材试验要领，，丈量时应选用标准所要求的测厚仪举行测试，，而不可选用游标卡尺或千分尺举行丈量。。。。。。

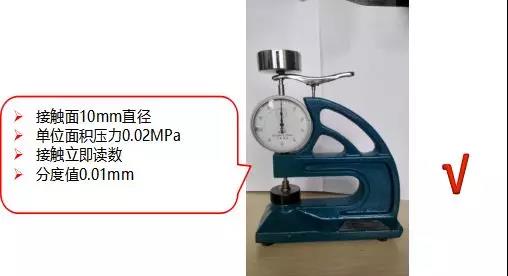

测厚仪

注重事项

热熔类卷材厚度测试接触后连忙读数；；自粘类卷材厚度测试轻轻落下连忙读数。。。。。。

2.热熔型改性沥青卷材施工后外貌开裂

原因剖析

卷材外貌老化、PE隔离膜和沥青涂盖料缩短比纷歧致导致；；

质料使用不切合标准划定，，上外貌隔离质料PE膜或细砂的卷材外露使用。。。。。。

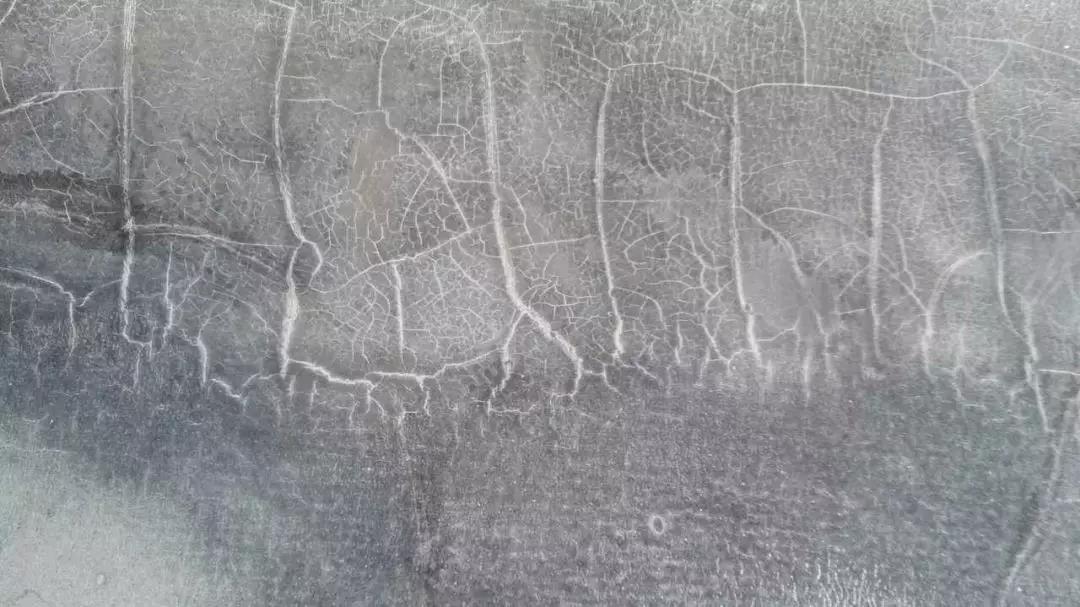

质料外貌“龟裂”

解决步伐

质料外貌泛起“龟裂”问题，，因聚乙烯膜只是外貌防粘质料不耐紫外线老化，，应尽快做；；げ；；

依据GB 18242-2008 标准3.4用途中划定：外露使用应接纳上外貌隔离质料为不透明的矿物粒料的防水卷材（页岩面卷材）。。。。。。

3.立墙施工后滑移、脱落

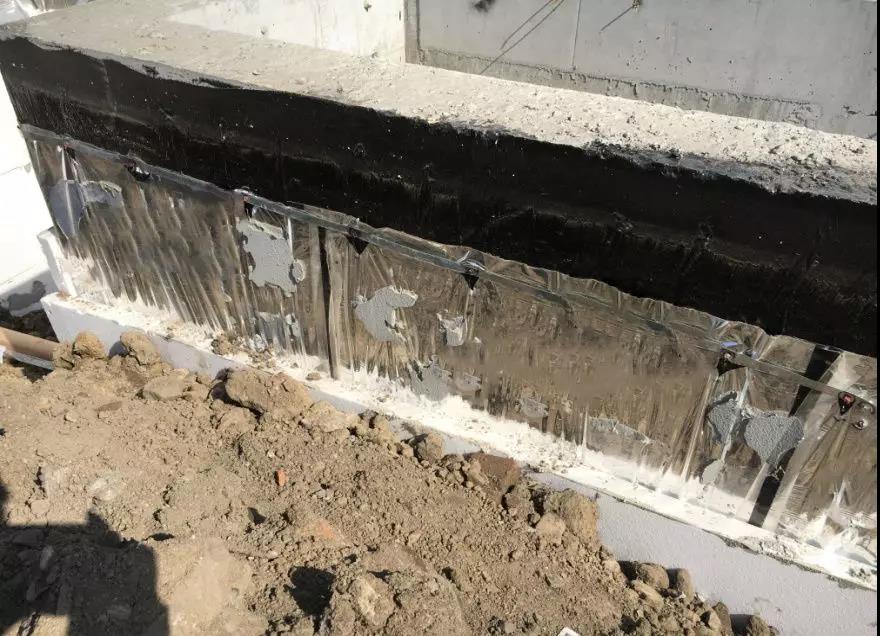

1）热熔类卷材

原因剖析

产品热熔历程中没有成熔融状态；；

卷材顶端没有用金属压条举行牢靠；；

未做砌墙等；；，，未按要求回填（野蛮回填）。。。。。。

解决步伐

依据GB 50345-2012 屋面工程手艺规范和GB 50108-2008 地下工程防水手艺规范，，热熔卷材要热熔充分，，沥青油出油匀称，，与下层实现满粘；；

卷材顶端须用金属压条举行牢靠；；

依据GB 50108-2008 地下工程防水手艺规范，，回填前应该对防水质料接纳；；げ椒ピ倬傩谢靥睿ㄈ缃幽杀Ｎ掳濉⑵鲎┣交蚱渌柿细衾氡；；ぃ；；回填应分批、分段、分层回填。。。。。。

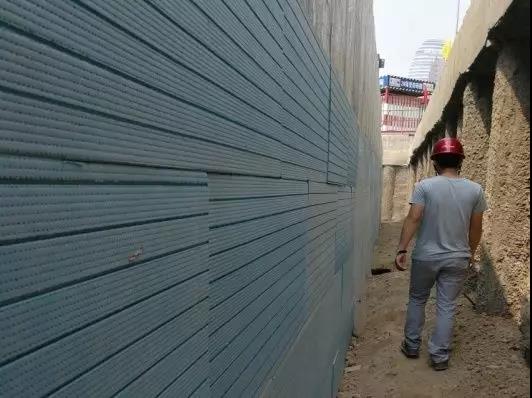

保温板隔离；；

砌墙；；

2）自粘卷材粘接不牢滑移、脱落

原因剖析

下层的平整度、清洁度、湿润度不可知足施工条件；；

温度的顺应性（此处温度指质料与下层接触时的温度而非情形温度；；温度直接影响着自粘产品的初粘性，，初粘性的优劣又决议了施工时的初粘结效果）；；

施工部位，，差别的施工部位有差别的影响，，在凹陷、凸起或阴阳角处，，由于应力过大导致产品的翘边或者粘结不牢，，有胎自粘产品容易泛起此类问题。。。。。。

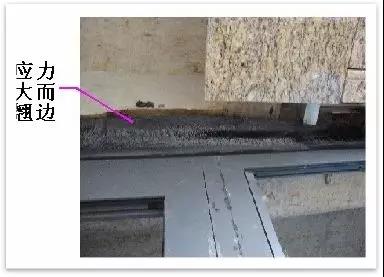

翘边问题

解决步伐

依据GB 50345-2012 屋面工程手艺规范和GB 50108-2008 地下工程防水手艺规范，，防水层施工前必需将下层上的灰尘、沙粒、碎石、杂物、油污和砂浆突起物扫除清洁；；防水下层外貌应清洁干燥，，不得有明水或过于湿润，，否则水分挥发时会导致卷材起鼓；；

温度低于5℃时，，必需借助于热熔或者热风装置粘结；；温度低于15℃时，，建议增添热熔或热风辅助；；

转角处应凭证要求做半径为50mm的圆弧角，，铺贴卷材时应坚持松紧适中；；天沟、檐沟、水落口、立面卷材收头处等下层与突出屋面结构的交接处，，以及下层转角处、防水层等应力集中部位，，在低温情形下粘接卷材时，，容易爆发空鼓、粘接不牢等细部节点处理不到位导致渗漏，，因此该些部位必需使用热熔辅助施工，，以抵达满粘效果。。。。。。

4.自粘卷材施工历程中隔离膜不易揭除

原因剖析

质料存储不当导致局部位置破损，，隔离质料嵌入涂盖料中，，泛起不易揭膜征象；；

情形温度高，，太阳直射，，卷材粘性增大，，隔离质料不易揭除。。。。。。

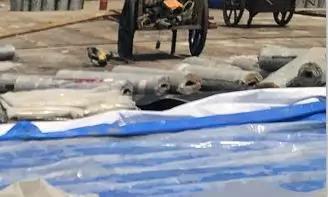

贮存不当

解决步伐

依据GB 23441-2007 自粘聚合物改性沥青防水卷材、GB/T 23457-2017 预铺防水卷材或GB/T 35467-2017 湿铺防水卷材标准，，卷材存储时应立放不凌驾单层，，平放不凌驾五层，，并遮掩帆布；；

夏日施工前卷材应存放在荫凉透风处，，施工时再搬运到工地举行施工，，开卷撕膜前阻止阳光曝晒；；夏日温度高时，，可避开炎热的时间段，，选择早晚施工。。。。。。

贮存注重事项

差别类型、规格的产品应划分存放，，不应混杂。。。。。。阻止日晒雨淋，，注重透风。。。。。。
贮存温度不应高于50℃（自粘45℃），，有胎卷材立放贮存只能单层，，运输历程中立放不凌驾两层，，无胎自粘卷材横放不凌驾五层。。。。。。需只管阻止将卷材长时间存放在室外，，纵然加盖苫布，，仍会加速自粘卷材的老化、性能衰减、施工粘接性能下降。。。。。。
